两相混合式步进电机说明书



110BYG250系列混合式步进电机



一、  两相混合式步进电机 步进电机简介:













步进电机步距角:0.9/1.8°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

步进电机绝缘电阻: 100M Ω Min. ,500VDC

步进电机绝缘强度:500VAC for one minute

步进电机绝缘等级:B

二、  步进电机技术参数:

步进电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

电机
重量

机身
长度

适配
步进电机
驱动器
型号

单轴



A

Ω

mH

N.M

Kg-cm2

kg

mm

110BYGH2501步进电机

2

5

0.9

10

8

8.4

7

158

2HB0822M
步进电机
驱动器

110BYGH2502步进电机

2

5

0.9

15.2

12

12.6

10

197

110BYGH2503步进电机

2

5

0.9

18.5

16

16.8

12

240

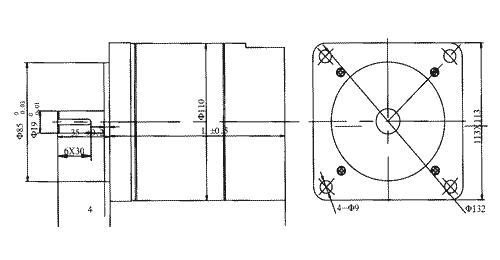

三、  步进电机安装尺寸:

键尺寸:   5*30

    该系列电机轴径有Φ16Φ19两种,特殊要求可根据客户要求定作!



四、  步进电机引出线说明:



型号

7

1

3

 4

5

 6

七芯航空插座

110BYG250步进电机

接地

A

/A

B

/B





接法

  两相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州明创科技有限公司

  网址:http://www.cntron.com

  联系电话:0571-85226995
















【 步进电机知识介绍 】

步进电机应用中的注意事项



(一)、关于步进电机参数

其P为功率单位为瓦,Ω为每秒角速度,单位为弧度,n为每分钟转速,M为力矩单位为牛顿?米

P=2πfM/400(半步工作)

其中f为每秒脉冲数(简称PPS)

(二)、步进电机应用中的注意点

1、步进电机应用于低速场合---每分钟转速不超过1000转,(0.9度时6666PPS),最好在1000-3000PPS(0.9度)间使用,可通过减速装置使其在此间工作,此时电机工作效率高,噪音低。

2、步进电机最好不使用整步状态,整步状态时振动大。

3、由于历史原因,只有标称为12V电压的步进电机使用12V外,其他电机的电压值不是驱动电压伏值 ,可根据驱动器选择驱动电压(建议:57BYG采用直流24V-36V,86BYG采用直流50V,110BYG采用高于直流80V),当然12伏的电压除12V恒压驱动外也可以采用其他驱动电源, 不过要考虑温升。

4、转动惯量大的负载应选择大机座号步进电机

5、步进电机在较高速或大惯量负载时,一般不在工作速度起动,而采用逐渐升频提速,一电机不失步,二可以减少噪音同时可以提高停止的定位精度。

6、高精度时,应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决,也可以采用5相电机,不过其整个系统的价格较贵,生产厂家少,其被淘汰的说法是外行话。

7、步进电机不应在振动区内工作,如若必须可通过改变电压、电流或加一些阻尼的解决。

8、步进电机在600PPS(0.9度)以下工作,应采用小电流、大电感、低电压来驱动。

9、应遵循先选电机后选驱动的原则。

(三)、其他说明

  有关低频振动、升降速、机械共振、工作往复运动的误差、平面圆弧X、Y插补误差以及其他问题。具体解决办法恕不便在此叙述,用户可来电咨询我公司(电话0571-85226995),我公司可根据具体情况解决。

  不同厂家的电机在设计、使用材料及加工工艺方面差别很大,选用步进电机应注重可靠性、重品质。杭州明创科技有限公司的步进电机质量很不错。











产品:步进电机(包括三相混合式步进电机、两相混合式步进电机)、步进电机驱动器(包括三相细分混合式步进电机驱动器、两相细分混合式步进电机驱动器)、电磁吸盘充退磁控制器、运动控制器(定长,定角度)、制袋机控制器,伺服电机,伺服电机驱动器,PLC等数控产品
