步进电机驱动电路



  单极性步进电机 (unipolar) 和双极性 步进电机(bipolar) 是步进电机最常采用的两种驱动架构。

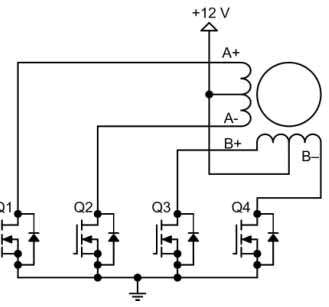

  单极性步进电机驱动电路使用四颗晶体管来驱动步进电机的两组相位,步进电机结构则如图1所示包含两组带有中间抽头的线圈,整个电机共有六条线与外界连接。

  这类步进电机有时又称为四相步进电机,但这种称呼容易令人混淆又不正确,因为它其实只有两个相位,精确的说法应是双相位六线式步进电机。

  六线式步进电机虽又称为单极性步进电机,实际上却能同时使用单极性或双极性驱动电路。


单极性步进电机驱动电路


  双极性步进电机的驱动电路则如图所示,它会使用八颗晶体管来驱动两组相位。

  双极性驱动电路可以同时驱动四线式或六线式步进电机,虽然四线式电机只能使用双极性驱动电路,它却能大幅降低量产型应用的成本。

  双极性步进电机驱动电路的晶体管数目是单极性驱动电路的两倍,其中四颗下端晶体管通常是由微控制器直接驱动,上端晶体管则需要成本较高的上端驱动电路。

  双极性驱动电路的晶体管只需承受电机电压,所以它不像单极性驱动电路一样需要箝位电路。
